一.安全警示
1.本机在安装使用时.动力传入危险部位应加装防护装置。
2.机器若发生故障时必须先停机.后检修。
3.动力电源接入应安全.不许有裸漏现象。
二.注意事项
1.开机前全面检查各紧固部位是否紧固。转向、转速、功率是否正确、然后方可使用。
2.更换砂轮盖、砂轮、砂轮座、和排粮翘(拨米刀)时、应拧下主轴螺母,注意主轴螺母为左旋螺纹。
3.安装筛片时 、筛片应与机体内锥面贴合,不允许凹凸不平。筛片毛刺面不得安装在碾白室内。固定螺钉不得凸出筛面。
4.更换阻刀时,阻力与机体阻刀孔间隙不得大于1毫米,以防漏米。
5.更换三角带时,依次将机盖、轴螺母、砂轮盖、砂轮、砂轮座、轴承压盖卸下, 将皮带轮锁紧螺栓松开。将机座翻起把风扇卸下,将轴由底部向上压出,即可将三角带带入轮内。

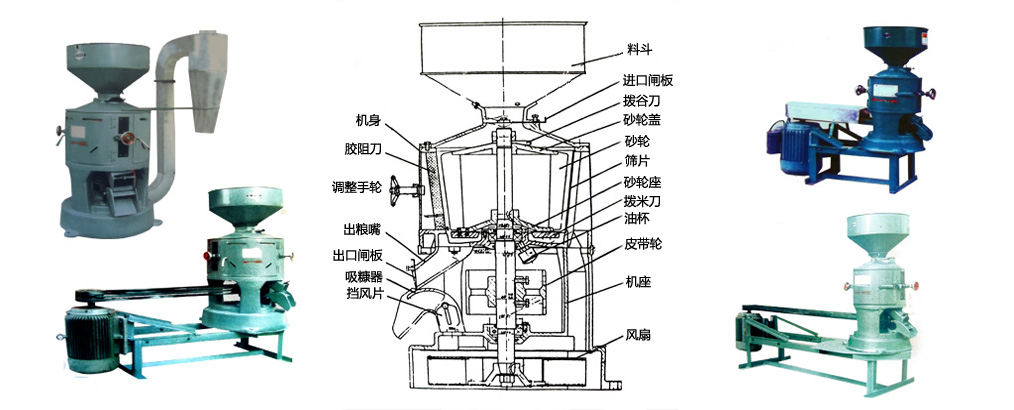

三.结构特点及工作原理
本系列碾米机由碾白和清选两个工作系统组成。物料由料斗经进口闸板控制进入碾白室。在碾白室中经砂轮、阻刀、 铁筛之间的相互作用,将物料脱皮碾白。碾削下的壳或皮,一部分经铁筛孔排出。由于有风机的吸送,经底座立轴中风 道排出机外。另一部分随粮食流经除皮器时被清选抽出。这样经过两次分离清选,达到完全分离。粮食的碾白程度,是由砂轮粒度、机器转速、碾白室空隙及碾白室的压力、阻力来决定的。碾白室内的工作压力通过 调整进出口粮食流量(调节进出口闸板及出口闸板)来改变。
四.制米工艺过程
使用本系列碾米机,应将物料清杂后加入料斗,开动机器,待旋转平稳后,再徐徐打开进口闸板,物流充满碾白室 高度三分之二时,开启出口闸板,使物料逐步充满碾白室。调整进出口流量,选取满意米样后固定进出口闸板。最佳效果可用优选法实验确定。
五.操作及使用
1.粮食加工前须对粮食筛选除杂.去除粮食的石块金属等杂物。
2.加工前对粉质易碎的物料脱皮(豆类、小麦、玉米等)需加水5-6%搅拌润湿10分钟。
3.为充分脱皮和有效清选,一般需要连续脱皮
4.保持整机风道畅通,排风口要有足够的排风量。
5.工作时应根据选出的米样调节阻刀和出粮口闸板。调节阻刀时,必须三个阻刀在碾白室的位置保持一致。
6.糠内含米时应打开吸糠器两侧的盖板以减少除糠气流的强度。
7.工作时应注意铁筛的排糠情况,及时清刷糠筛面,保持排糠畅通。
8.进、出料控制板有调整流量,保持脱皮室压力的作用,他直接影响机器的产量,脱净率及功率消耗,进料控制板开大,物料进入脱皮室的数量增加,摩擦力增大,脱皮效果提高,但动力消耗和破碎也相应增加。若进口开启过大,出口开启过小,会造成机器阻塞。反之如进口开启过小,出口开启过大,则生产率脱皮效果又会下降,在操作中常以进料口适当控制流量,调节出料控制板,控制机内压力。相互配合调节,以达到满意的效果。

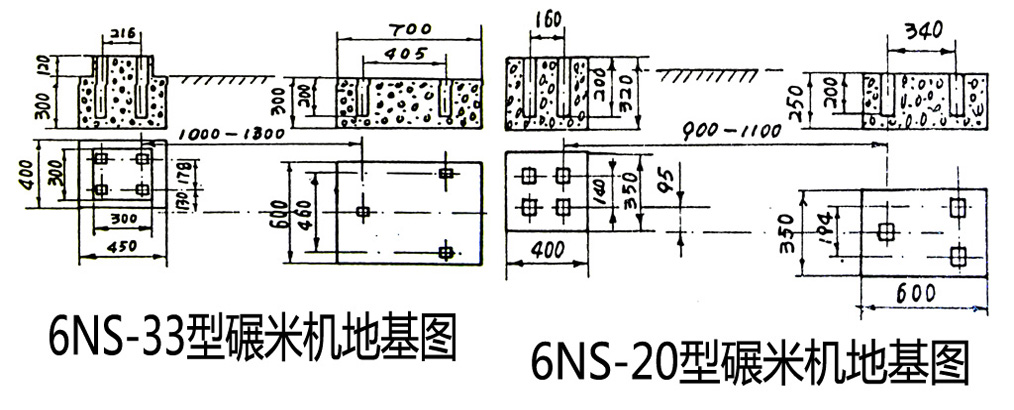

6NS33/20碾米机安装地基图
六.机器安装
碾米机可安装在固定的水泥基础或制作的台架上。按照碾米机底座上的三个安装固定孔打出水泥基础,并浇入地脚 螺栓。利用平皮带传动的电机可平行固定于地面。
三角带传动的电机应立装,主轴与碾米机主轴平行。安装机器时, 根据工作现场留出排渣管道位置,并设置储渣室。
七.制米工艺条件选择
(1)机器转速
机器转速应根据原粮品种选择。粉质易碎的物料应选择低转速。
加工品种 |
6ns-330型 |
6ns-200型 |
6ns-140型 |
加工谷子 |
1200-1450 r/min |
2000 r/min |
2900 r/min |
加工小麦 |
1450 r/min |
1690 r/min |
2900 r/min |
加工玉米 |
900-1000 r/min |
2000 r/min |
2900 r/min |

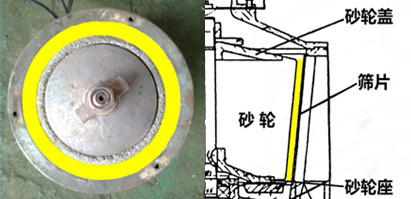

(2)碾白室空隙
碾白室空隙是指:砂轮外圆锥面与机身内, 筛片内锥面间的距离。
加工谷子 |
10-12mm |
加工小米 |
12-15mm |
加工玉米 |
≥20mm |
